TIPOS DE HORNOS PARA LA FUNDICION DE METALES

ALTO HORNO
Un alto horno es un horno especial en el que tienen lugar la fusión de los minerales de hierro y la transformación química en un metal rico en hierro llamado arrabio. Está constituido por dos troncos en forma de cono unidos por sus bases mayores. Mide de 20 a 30 metros de alto y de 4 a 9 metros de diámetro; su capacidad de producción puede variar entre 500 y 1500 toneladas diarias.

PARTES DE UN ALTO HORNO
La cuba: Tiene forma troncocónica y constituye la parte superior del alto horno; por la zona más estrecha y alta de la cuba (llamada tragante) se introduce la carga. La carga la componen...- El mineral de hierro: magnetita, limonita, siderita o hematita.- Combustible: que generalmente es carbón de coque.El carbón de coque, además de actuar como combustible provoca la reducción del mineral de hierro, es decir, provoca que el metal hierro se separe del oxígeno.

VÍDEO DEL FUNCIONAMIENTO DEL ALTO HORNO

Horno Bessemer

• La idea es eliminar las impurezas del arrabio líquido y reducir su contenido de carbono mediante la inyección de aire en un "convertidor" de arrabio en acero.

• El sistema Bessemer permite convertir el hierro en acero mediante un proceso de descarburación gracias a la introducción de chorros de aire caliente. Este sistema logró mejorar la calidad y la producción del producto consumiendo menos mineral y utilizando además un tipo de mineral no fosfato extraído de las propias minas.

• • Una cubeta donde se vierte el hierro fundido, junto con el resto de los minerales a alear con éste para conseguir un acero con las características deseadas.
  • Cuando esta mezcla fundida se encuentra dentro de la cubeta se inyecta por su base un chorro de aire a alta presión.
  • A las temperaturas que se producen dentro de esta cubeta, la inyección de aire produce una rápida oxidación de elementos como el carbono, el silicio o el manganeso; una oxidación que, al ser muy exotérmica, aumenta aún más la temperatura del hierro fundido.
• Con lo que, además de limpiar las impurezas de la mezcla, el proceso ahorra una gran cantidad de combustible que antes era necesario para mantener fundido el hierro.
• Consiste en una gran caldera, forrada con grueso palastro de acero y revestida interiormente de material refractario; la parte superior está abierta y la inferior es redonda y es móvil en torno de un eje horizontal y taladrado por pequeños agujeros para la insuflación del aire.
En el interior tiene un revestimiento de sílice y arcilla o de dolomita .






HORNO BOF









• HORNO DE OXIGENO
• Procedimiento Básico de Oxígeno Es un desarrollo del proceso Bessemer, el primer método por el cuál se produjeron toneladas de acero en gran escala. El proceso Bessemer se basa en soplado de aire por agujeros en el fondo del convertidor para hacerlo circular en la carga fundida del Arrabio. La oxidación de las impurezas suministra no sólo bastante calor para mantener fundida la carga, si no también lo suficiente para mantener un equilibrio químico favorable. Este método se conoce también como L-D, ya que se deriva de las ciudades Linz y Donowitg en Australia, donde su utilizo primeramente. El horno es un recipiente cilíndrico de cerca de 9 mts., de altura y un diámetro de 5.5 mts.

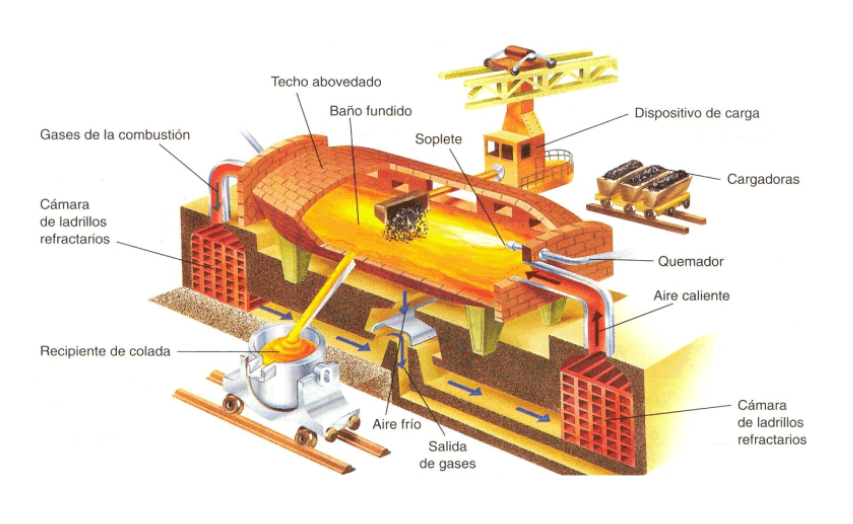

Horno de Hogar Abierto
El horno de hogar abierto, es uno de los más populares procesos de fabricación del acero, actualmente produce 35 Tg anuales. En la Fig. 3.8 se muestra un horno típico; cada horno contiene de 9.9 a 54 Mg de metal en un depósito poco profundo que es calentado por una flama de gas, brea o aceite que pasa sobre la carga. El horno mencionado es de reverbero porque la poca altitud del horno refleja el calor en toda la parte baja del crisol. Es regenerativo porque las cámaras de ambos lados del horno, son capaces de calentar gases por combustión en turno, permitiendo que el aire y combustible entren al horno para elevar la temperatura, asegurando un incremento en la eficiencia de combustión y en la temperatura. Las cámaras regenerativas a la derecha o izquierda, son calentadas alternativamente, así que, mientras un grupo se utiliza para elevar la temperatura del aire y combustible, el otro está siendo calentado en las cámaras. El horno de hogar abierto puede ser de material básico o ácido, aunque en la práctica el 9O% son hornos de hogar abierto básicos. En la unidad básica, se puede controlar o eliminar fósforo, azufre, silicio, manganeso y carbono, el hogar es forrado con magnesita. En el horno de hogar abierto ácido, se puede controlar o eliminar únicamente silicio, manganeso y carbono y tiene un recubrimiento ácido de ladrillo o arena cuyo principal ingrediente es la sílice.

HORNO DE ARCO ELÉCTRICO
Un horno de arco eléctrico es aquel horno, que como su nombre lo dice, se calienta a través de un arco eléctrico.  Es el más versátil de todos los hornos para fabricar acero. No solo puede proporcionar temperaturas hasta 1930 C, sino que también puede controlarse eléctricamente con un alto grado de precisión. Debido a que no emplea combustible alguno, no se introduce ningún tipo de impurezas. El resultado es un acero de lo más limpio.



Horno de refinación







Horno cuchara se utiliza para el afinado del acero horno de fusión temprana ( Horno de arco eléctrico , horno de inducción , convertidor horno , etc ), Y es capaz de regular la temperatura del acero, artesanía tampón Proceso y otras funciones , Conocida como la mejor línea de producción (a principios de horno + LF + colada continua ) alma.Refinado acero para rodamientos , acero de aleación , acero para herramientas , acero para muelles, acero estructural de carbono.

Característica:

   Composición del acero líquido, uniformidad de la temperature.
   desulfuración , desgasificación, desoxigena,vaya a las inclusiones no metálicas.
   mejorar la productividad de los equipos

   La adopción de nuevas tecnologías:

   Agua Tubular - cover paquete refrigerado
   Los dispositivos de elevación de los electrodos ( de un solo brazo , de tres brazos )
   Optimizar la estructura de la red de corto (ahorro de energía)
   Control PLC electrodo regulador elevación automática
   Control automático de argón sistema de soplado
   El control de frecuencia auto cucharón
   Automatización y control industrial
   La tecnología de red

HORNOS DE INDUCCIÓN
PRODUCCIÓN LIMPIA Y EFICIENTE Para hablar de hornos de inducción, hay que remontarse a los años 50s, cuando la industria de la fundición se da cuenta de las ventajas económicas de los sistemas eléctricos frente a la producción con otras clases de hornos. A mediados de los 70s, se convierten en la mejor opción para fundir materiales ferrosos y no ferrosos y en los 80s surgen unidades de alta potencia y frecuencia que demuestran mayor eficiencia y productividad. En primer lugar, conviene recordar que la inducción es un método de calentamiento sin contacto ni llama, que puede poner al rojo vivo, en segundos, una sección determinada de una barra metálica con gran precisión. La fusión por inducción es un proceso donde un metal es fundido en el crisol de un horno por efecto de una corriente alterna. El calentamiento por inducción se emplea industrialmente para múltiples aplicaciones como tratamientos térmicos, principalmente temple, revenido y normalizado por inducción; generación de plasma; procesos de unión como braseado y soldadura, forja y, por supuesto, fundición por inducción.


HORNO DE AIRE O CRISOL
es una cavidad en los hornos que recibe el metal fundido. El crisol es un aparato que normalmente está hecho de grafito con cierto contenido de arcilla y que puede soportar elementos a altas temperaturas, ya sea el oro derretido o cualquier otro metal, normalmente a más de 500 °C. Algunos crisoles aguantan temperaturas que superan los 1500 °C. También se le denomina así a un recipiente de laboratorio resistente al fuego y utilizado para fundir sustancias. Es utilizado en los análisis gravimétricos.








horno de cubilote

Un cubilote es un horno cilíndrico compuesto de una capaexterior de acero y una capa interior de ladrillos. Los cubilotes varían en tamaño desde sólo 1 pie (30 cm) de diámetro hasta más de 10 pies (3 metros) y son utilizados para derretir hierro crudo o bronce. El cuerpo cilíndrico del horno está orientado de manera vertical para permitir a los gases escapar por el extremo superior. Dos puertas se encuentran en la base del horno y están cerradas durante la operación del mismo, sin embargo, al final del ciclo de funcionamiento, éstas pueden ser abiertas para vaciar el horno de todo el material remanente. Los gases generados durante el funcionamiento de un cubilote pueden ser controlados ajustando en la parte superior distintas "tapas" que absorben los gases de combustión, enfriándolos y filtrándolos antes de liberarlos a la atmósfera. Una abertura llamada boca de sangría en l
a base del horno permite la remoción del metal fundido en cualquier momento de la fundición. El cubilote es un horno de uso generalizado en metalúrgica debido a su operación sencilla, eficiente y económica.
